玻璃管浮子流量计 DK系列厂家选型

玻璃管浮子流量计 DK系列厂家选型

所属分类:玻璃转子流量计

产品型号:DK800-10F

更新时间:2018-07-13

描述:玻璃转子流量计是采用先进工艺制造,其结构轻巧,外形美观,安装简单,维修方便,可方便更换锥管和浮子,流量标尺清晰,调节灵敏,适用于各行业的微小流量测量。现已形成DK、DKFT、DKFD等几大系列,并可按用户要求选配报警开关。

详细信息

    玻璃转子流量计是采用先进工艺制造,其结构轻巧,外形美观,安装简单,维修方便,可方便更换锥管和浮子,流量标尺清晰,调节灵敏,适用于各行业的微小流量测量。现已形成DK、DKFT、DKFD等几大系列,并可按用户要求选配报警开关。



此款商品可选此几种规格:



测液体的:0.1-1L/min  0.16-1.6L/min



测气体的:3-30L/min  5-45L/min

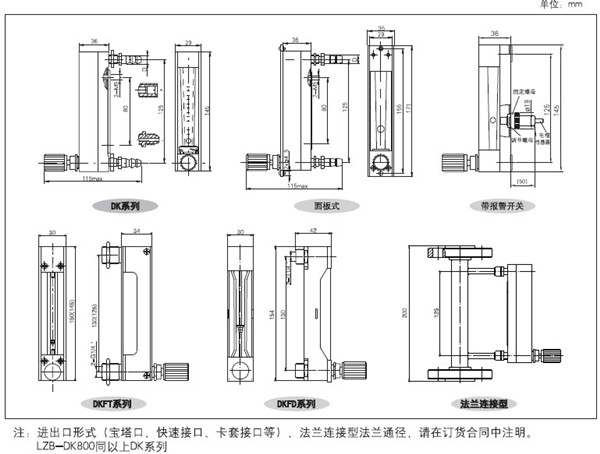

外形及安装尺寸


型 号尺寸 D(mm)
LZB-4DKΦ9
LZB-4DKF
LZB-6DKΦ11.5
LZB-6DKF
LZB-10DKΦ11.5
LZB-10DKF
注:硬管或卡套式尺寸可按需订做







型号规格与技术参数
型 号测量范围准确度等级允许被测流体状态
水(20℃)空 气
20℃,101325Pa
温 度
(℃)
压 力
(MPa)
LZB-4DK
LZB-4DKF
(0.4~4)ml/min
(0.6~6)ml/min
(1~10)ml/min
(1.6~16)ml/min
(2.5~25)ml/min
(4~40)ml/min
(6~60)ml/min
(10~100)ml/min
(16~160)ml/min
(25~250)ml/min
(40~400)ml/min
(60~600)ml/min
4<120≤1.0
(6~60)ml/min
(10~100)ml/min
(16~160)ml/min
(25~250)ml/min
(40~400)ml/min
(0.1~1)ml/min
(0.16~1.6)ml/min
(0.3~3)L/min
(0.6~6)L/min
(0.7~7)L/min
2.5
LZB-6DK
LZB-6DKF

(40~400)L/min
(60~600)L/min
(0.1~1)L/min

(0.7~7)L/min
(1~10)L/min
(1.5~15)L/min
LZJ-10DK
LZJ-10DKF
(0.1~1)L/min
(0.16~1.6)L/min
(3~30)L/min
(5~45)L/min
注:特殊流量测量范围,请另外说明。

接触测量流体的零部件材质
型 号零部件材料
浮 子基 座止 档密封圈及垫片针 阀
LZB-()DK玛瑙或1Cr18Ni9Ti
不锈钢
HPb59-1 黄铜尼 龙橡胶1Cr18Ni9Ti
不锈钢
LZB-()DKF1Cr18Ni9Ti 不锈钢氟塑料氟橡胶或耐溶剂橡胶
注:316 或316L 材质可以定做。
医用高压氧舱玻璃转子流量计

型 号测量流体流量范围
(20 ℃0.3MPa )
允许被测流体状况准确度等级
高温度大压力
LZB - 6DKO 2(100 ~1000)L/h120 ℃1.0MPa2.5
LZJ - 10(100 ~1000)L/h
(20℃ 0.4MPa)






转子流量计安装要求:

为了能让转子流量计正常工作且能达到一定的测量精度,在安装流量计时要注意以下几点:

1、转子流量计必须垂直安装在无振动的管道上。流体自下而上流过流量计,且垂直度优于2°,水平安装时水平夹角优于2°;

2、为了方便检修和更换流量计、清洗测量管道,安装在工艺管线上的金属管浮子流量计应加装旁路管道和旁路阀;

3、转子流量计口处应有5倍管径以上长度的直管段,出口应有250mm直管段;

4、如果介质中含有铁磁性物质,应安装磁过滤器;如果介质中含有固体杂质,应考虑在阀门和直管段之间加装过滤器;

5、当用于气体测量时,应保证管道压力不小于5倍流量计的压力损失,以使浮子稳定工作;

6、为了避免由于管道引起的流量计变形,工艺管线的法兰必须与流量计的法兰同轴并且相互平行,管道支撑以避免管道振动和减小流量计的轴向负荷,测量系统中控制阀应安装在流量计的下游:

7、测量气体时,如果气体在流量计的出口直接排放大气,则应在仪表的出口安装阀门,否则将会在浮子处产生气压降而引起数据失真。

8、安装PTFE衬里的仪表时,法兰螺母不要随意不对称拧得过紧,以免引起PTEF衬里变形;

9、带有液晶显示的仪表,要尽量避免阳光直射显示器,以免降低液晶使用寿命;带有锂电池供电的仪表,要尽量避免阳光直射、高温环境(≥65℃)以免降低锂电池的容量和寿命。
